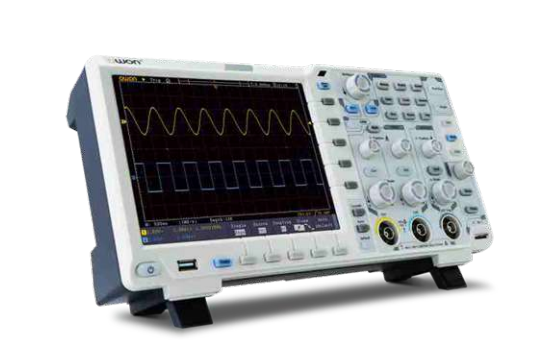

Giới thiệu về Máy hiện sóng số OWON XDS3102AP
Máy hiện sóng số OWON XDS3102AP là một thiết bị đo lường điện tử tiên tiến, được thiết kế để đáp ứng nhu cầu phân tích tín hiệu trong các ứng dụng kỹ thuật và nghiên cứu. Với dải tần 100MHz và tốc độ lấy mẫu 1GS/s, máy hiện sóng này cho phép các kỹ sư và nhà nghiên cứu thực hiện các phép đo chính xác và đáng tin cậy.
Thông số kỹ thuật chính
- Dải tần: 100MHz
- Số kênh: 2+1 kênh (external)
- Tốc độ lấy mẫu: 1GS/s
- Bộ nhớ: 40M
- Điện áp test: 1MΩ ≤ 300Vrms; 50Ω ≤ 5Vrms
- Trigger type: Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, và CAN (tùy chọn)
- Chế độ Trigger: Auto, Normal, và Single
- Chế độ đo tự động: Vpp, Vavg, Vrms, Freq, Period, và nhiều hơn nữa
- Waveform math: ＋, －, ×, ÷, FFT
- Lưu trữ dạng sóng: 100 dạng sóng
- Giao tiếp: USB host, USB device, LAN, và VGA (tùy chọn)
- Màn hình: 8 inch
- Kích thước: 340 x 177 x 90 mm
- Khối lượng: 2.6Kg
Ưu điểm và hạn chế
Ưu điểm
- Độ chính xác cao: Với tốc độ lấy mẫu 1GS/s, máy hiện sóng này cung cấp độ chính xác cao trong việc đo lường tín hiệu.
- Khả năng lưu trữ lớn: Bộ nhớ 40M cho phép lưu trữ nhiều dạng sóng, hữu ích cho việc phân tích sau này.
- Giao diện người dùng thân thiện: Màn hình 8 inch cung cấp giao diện trực quan, dễ dàng thao tác.
Hạn chế
- Giới hạn điện áp: Điện áp test tối đa 300Vrms có thể không phù hợp cho một số ứng dụng công nghiệp yêu cầu điện áp cao hơn.
- Xuất xứ: Sản phẩm từ Trung Quốc có thể gặp khó khăn trong việc hỗ trợ kỹ thuật tại một số thị trường.
Ứng dụng thực tế
Máy hiện sóng số OWON XDS3102AP phù hợp cho nhiều ứng dụng khác nhau, từ nghiên cứu và phát triển đến sản xuất và bảo trì. Các kỹ sư điện tử có thể sử dụng thiết bị này để phân tích tín hiệu trong các mạch điện tử phức tạp, kiểm tra và sửa chữa thiết bị điện tử, hoặc trong các phòng thí nghiệm nghiên cứu.
So sánh kỹ thuật
So với các máy hiện sóng cùng phân khúc, OWON XDS3102AP nổi bật với tốc độ lấy mẫu cao và bộ nhớ lớn. Tuy nhiên, các kỹ sư cần cân nhắc giới hạn điện áp khi lựa chọn thiết bị này cho các ứng dụng công nghiệp đặc thù. Ước tính dựa trên thông lệ kỹ thuật; vui lòng đối chiếu datasheet để xác nhận.
